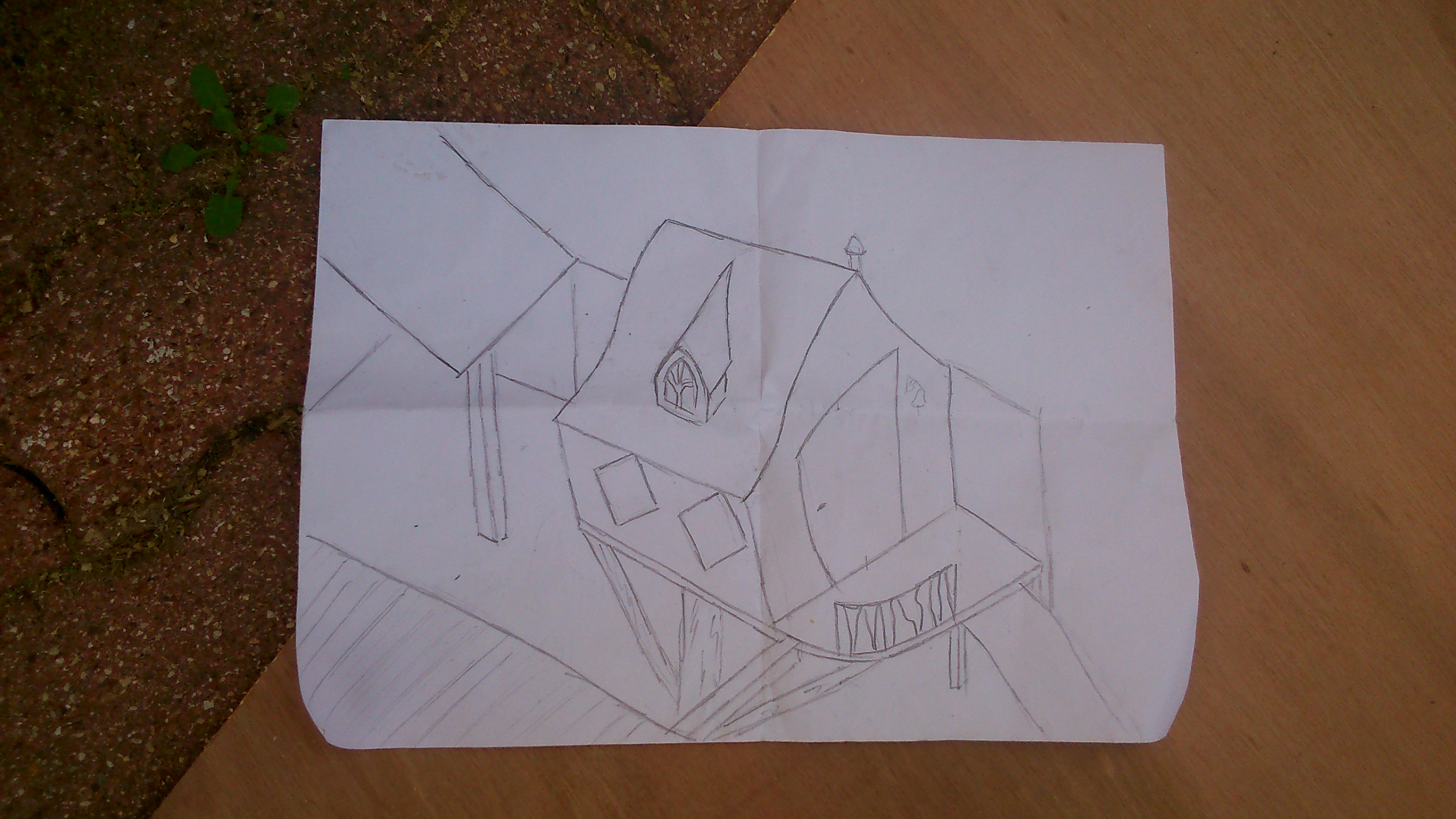

La cabane que j’ai dessinée ayant des formes courbes, je ne me voyais pas réaliser une structure en tasseaux avec plaquage de lame de bois.

dsc_2542

J’ai donc décidé de faire cette structure en contre plaqué de 10mm afin de pouvoir tracer les courbes comme il faut.
Les dimensions prévues sont de:

  • 1m20 par 90cm coté fenêtres
  • 1m40 au sol coté porte (largeur de la plateforme)
  • 1m60 à la base du toit
  • 1m75 de hauteur totale

J’ai donc acheté 3 panneaux de contre plaqué de 10mm de 2m50x1m20 et un panneau de 3mm pour le toit.

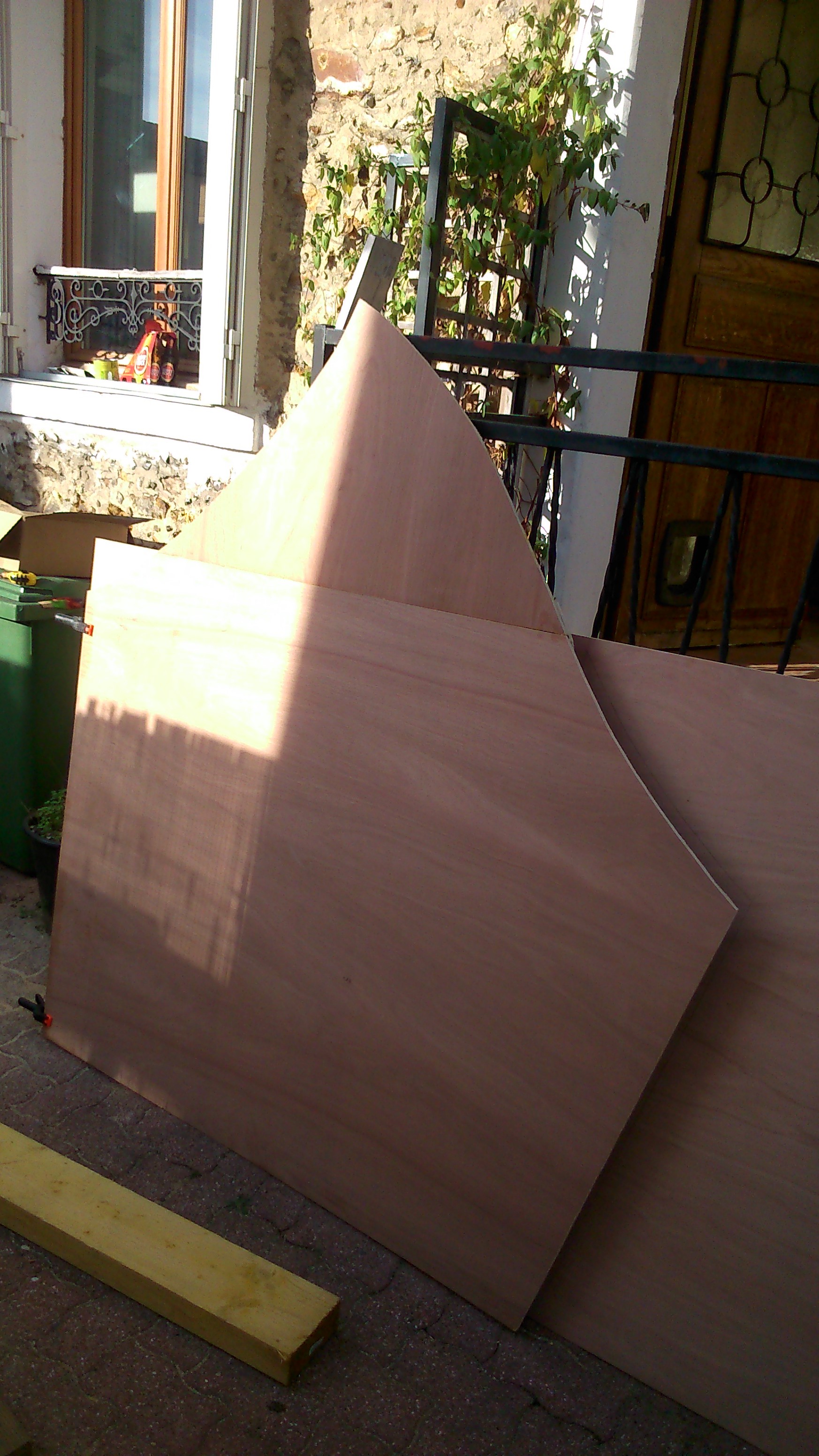

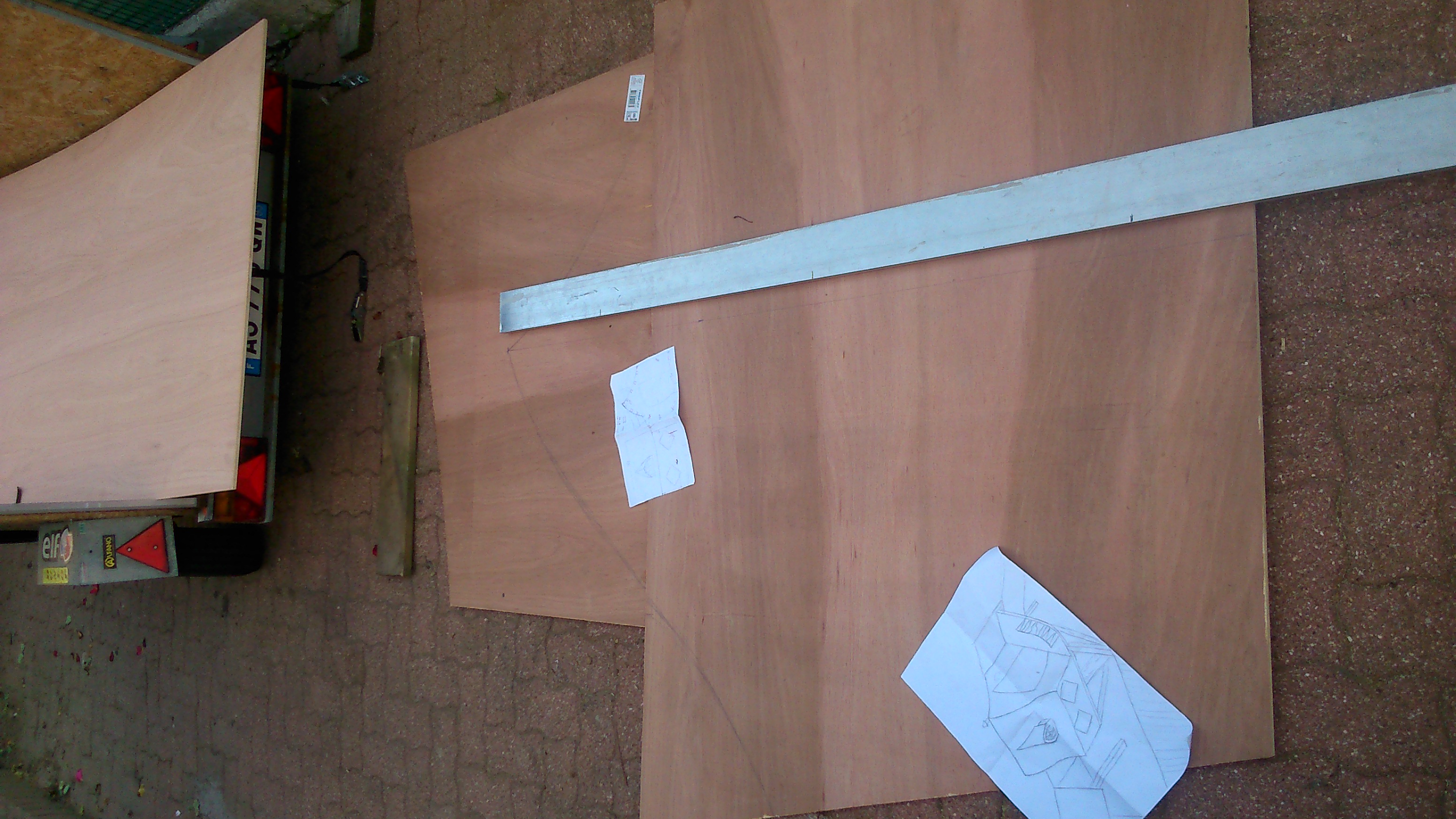

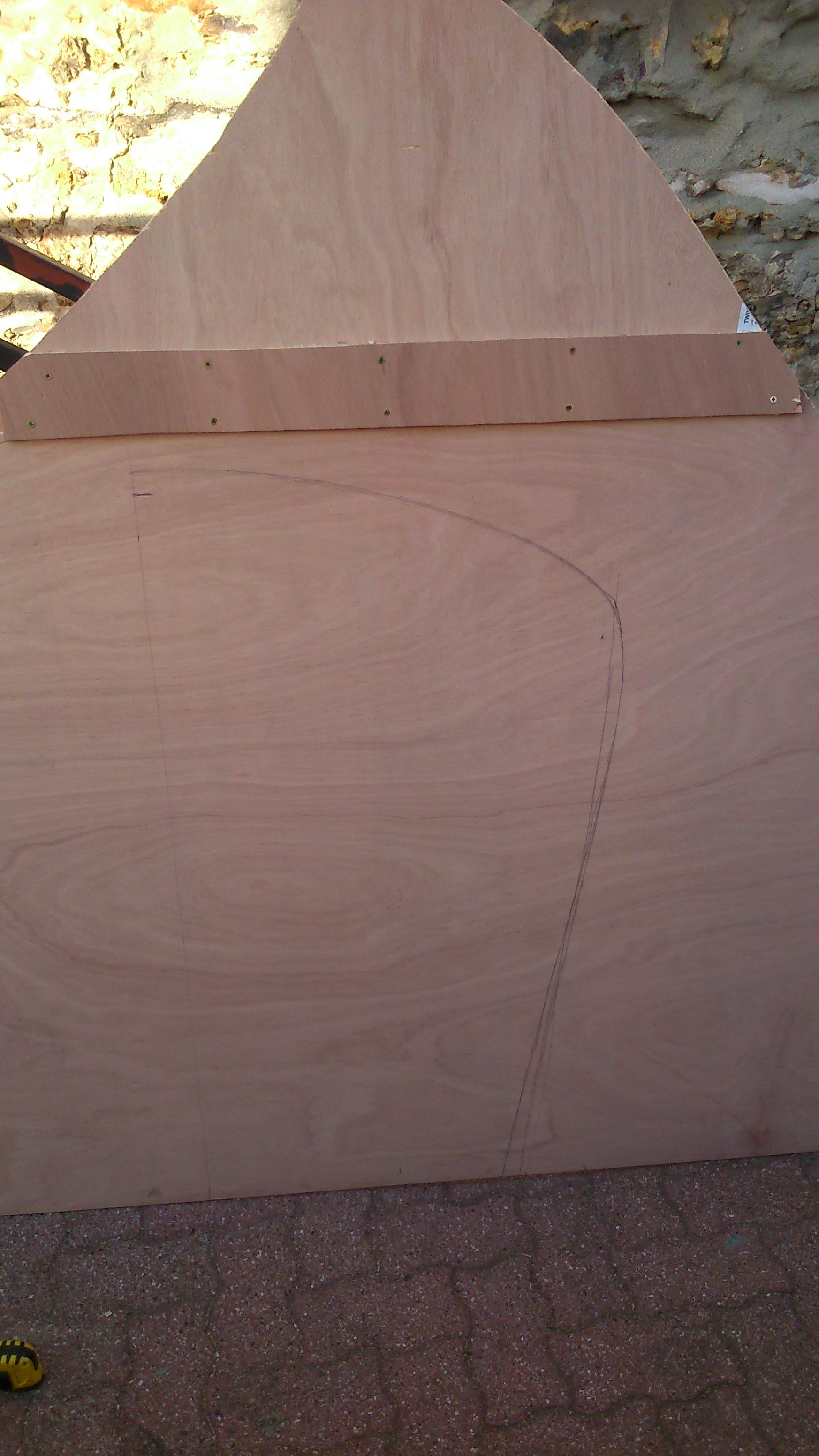

J’ai tracé directement sur les bois et fait les découpes à la scie circulaire et à la scie sauteuse pour les courbes. Les fenêtres sont percées dans les angles à 10mm pour pouvoir passer la lame de scie. J’ai dût abouter 2 morceaux pour avoir la hauteur de 1m75.

dsc_2539 dsc_2543

dsc_2544

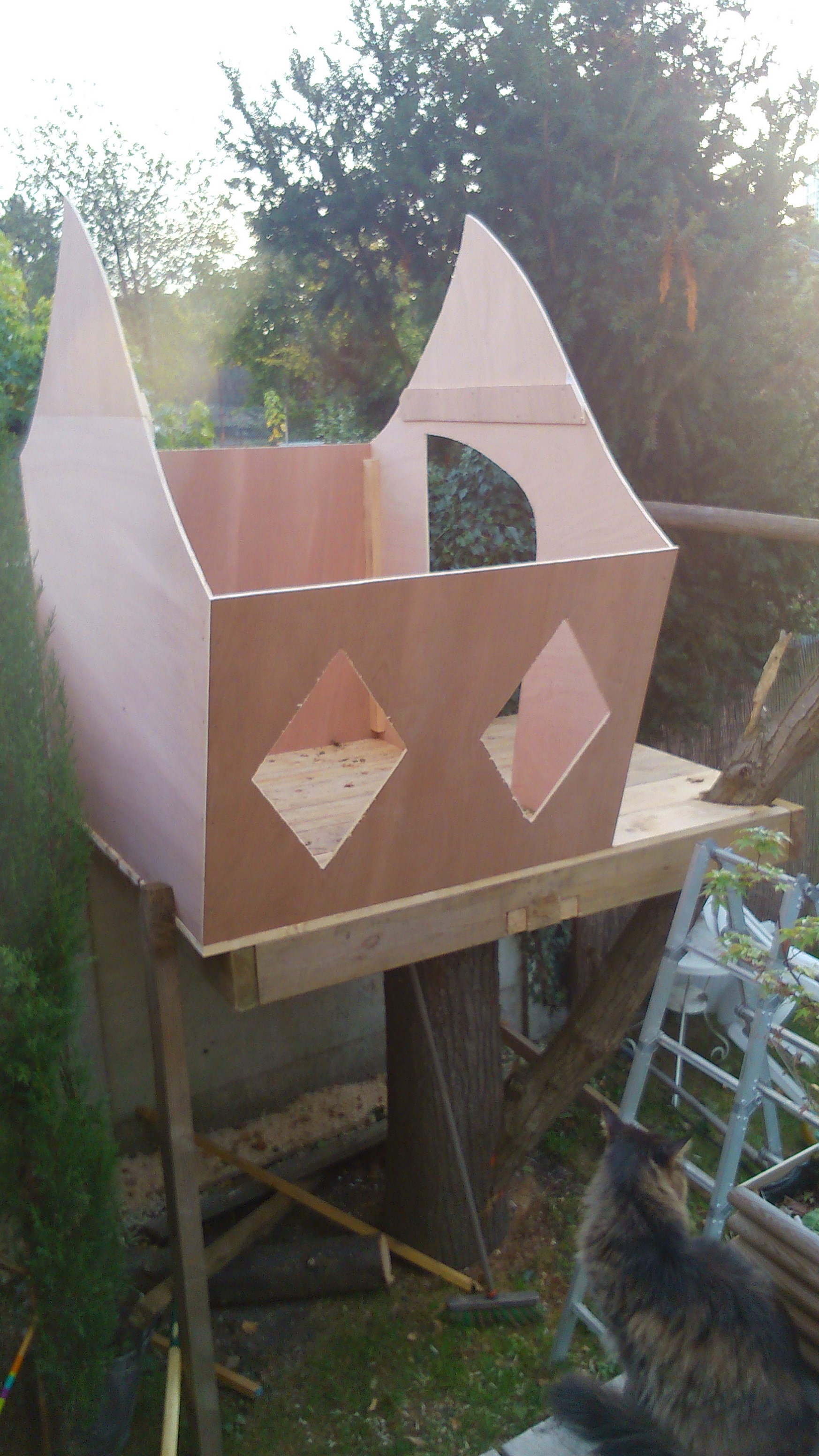

Les 4 flancs sont vissés à des tasseaux dans les angles pour former la structure de base.

dsc_2545

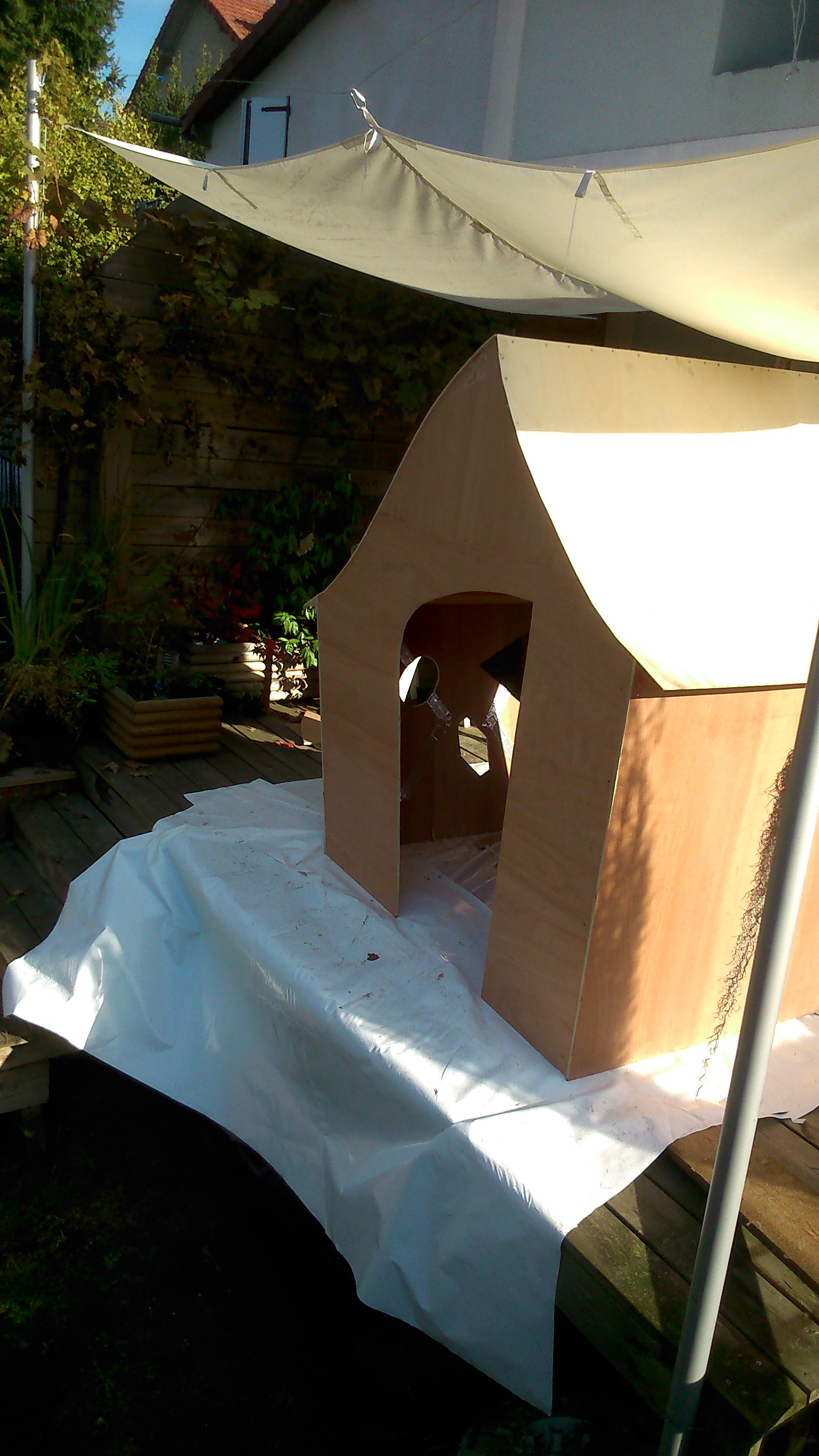

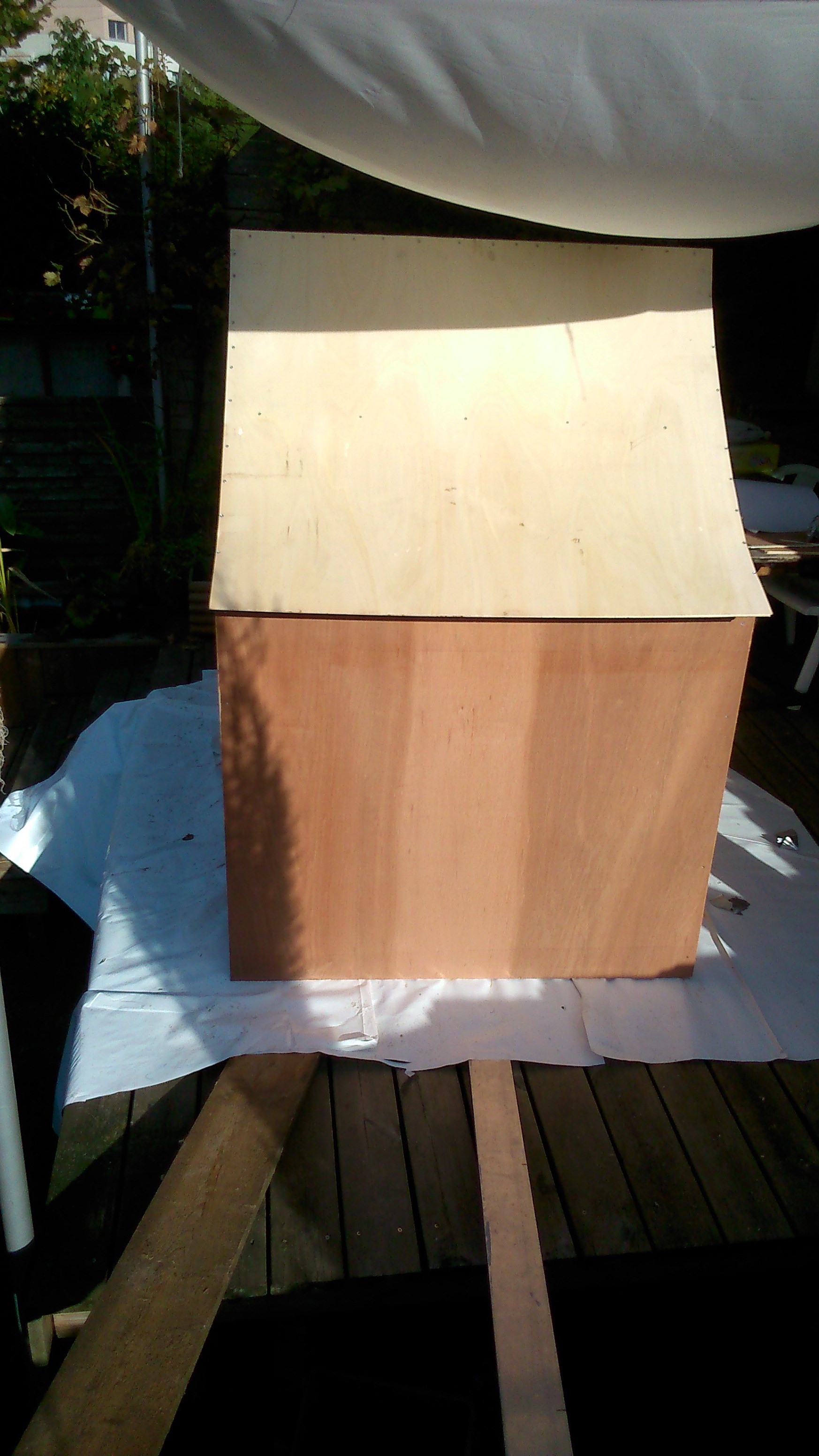

Des liteaux sont vissés sur les pignons afin de servir de support aux panneaux de toit en contre plaqué de 3mm. L’avantage de cette épaisseur c’est qu’on peut la cintrer pour suivre les courbes.
Afin qu’ils tiennent bien je les ai vissés et collés sur les pignons et les liteaux.

dsc_2551 dsc_2552

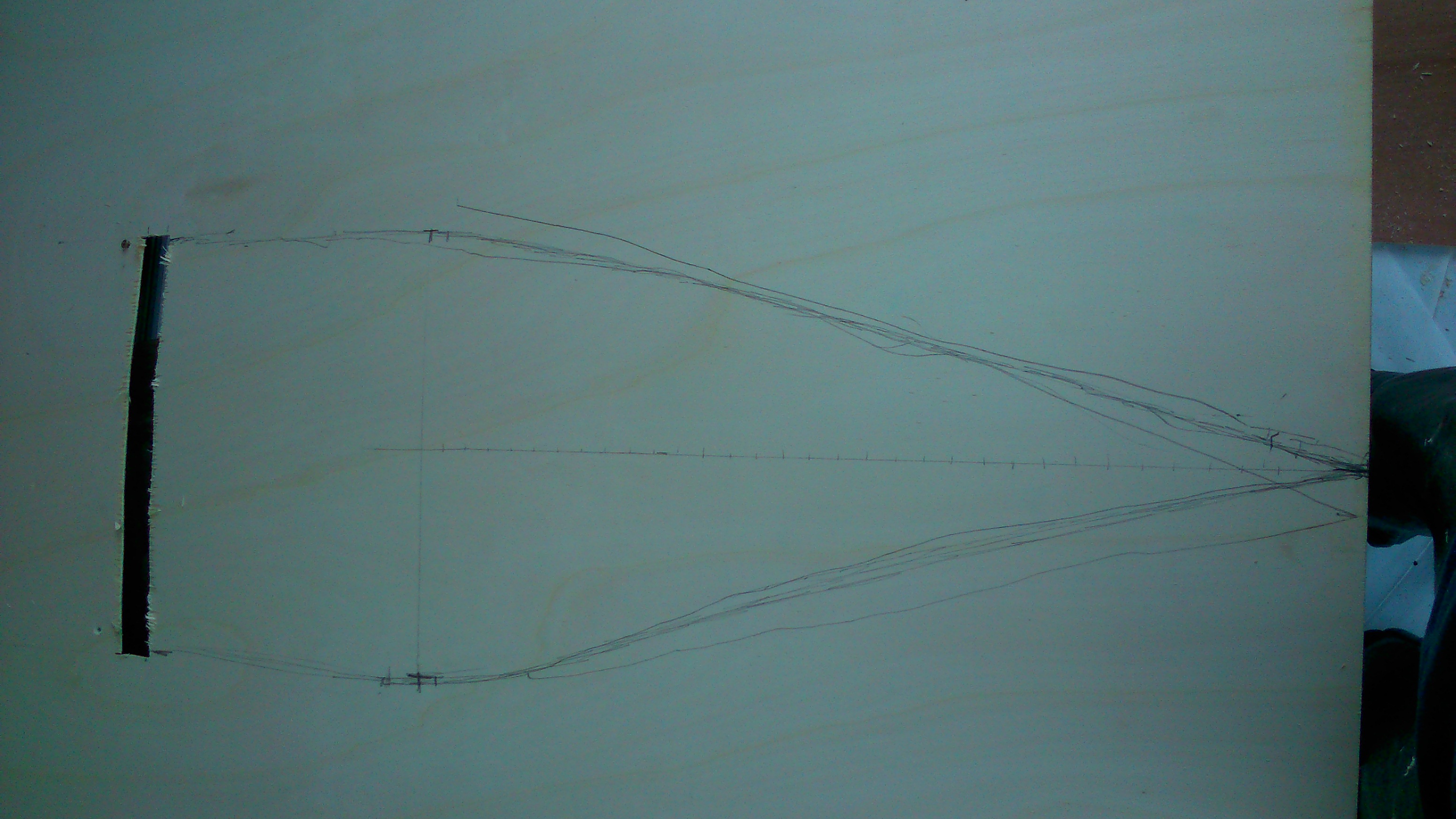

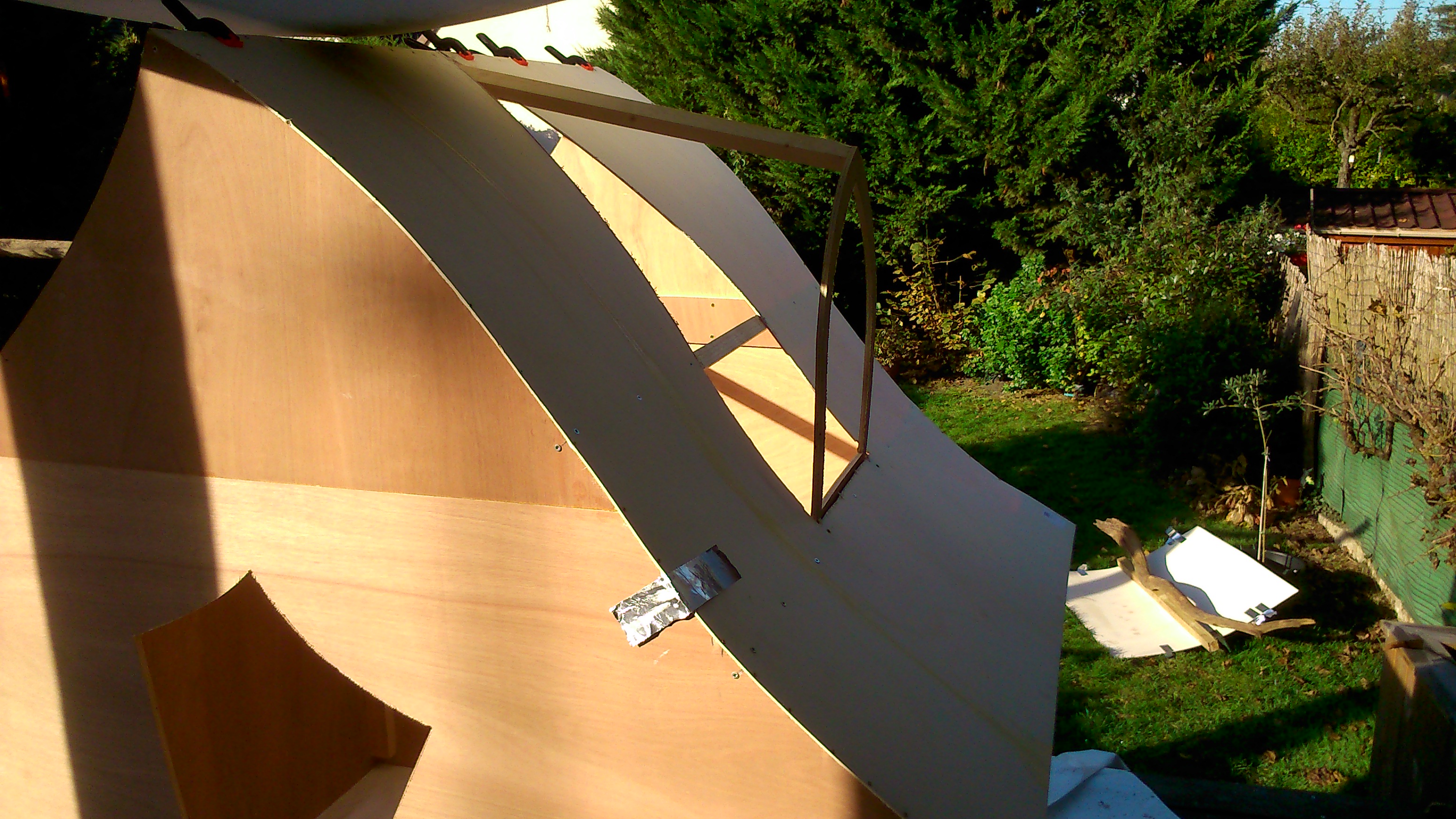

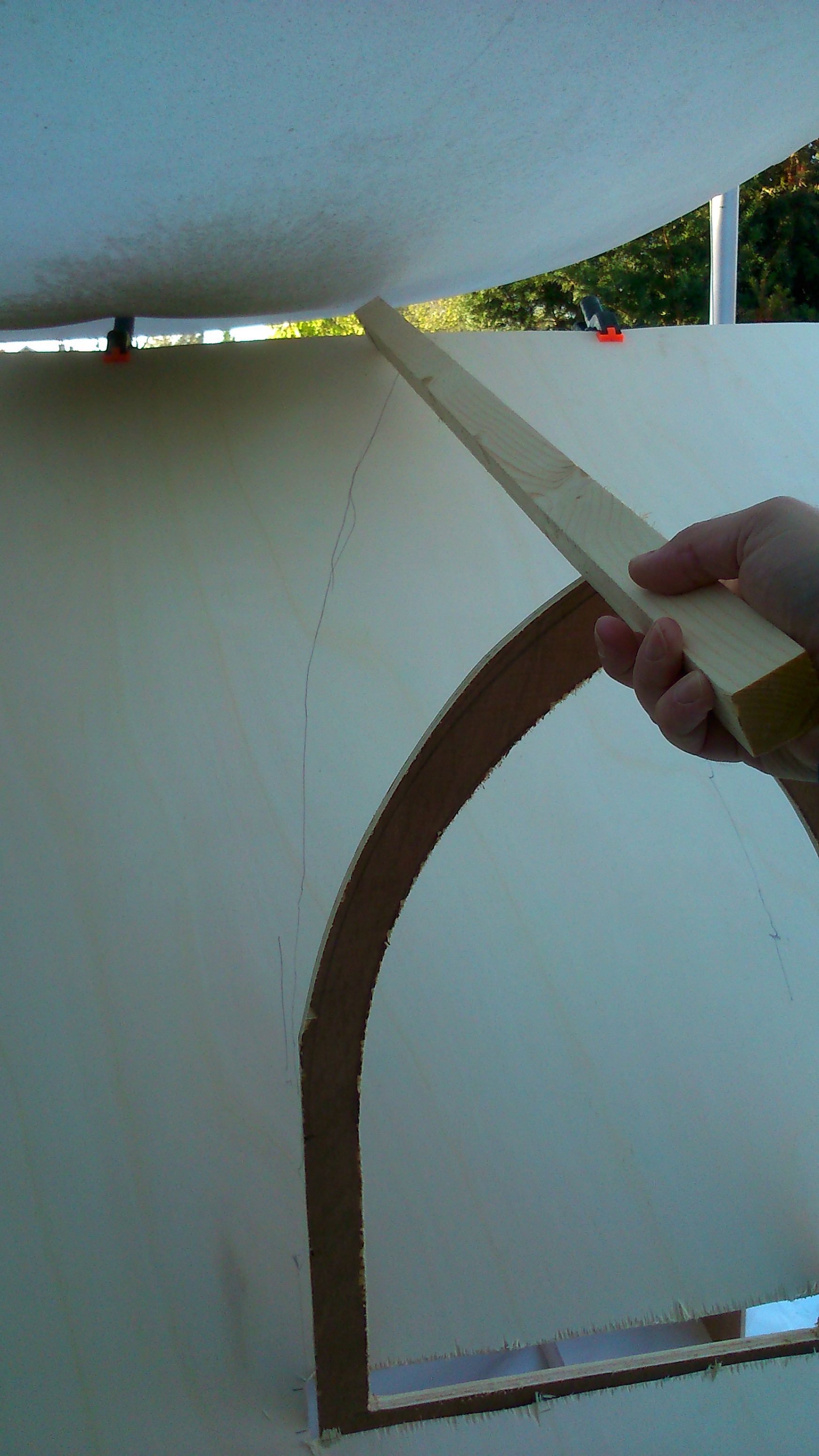

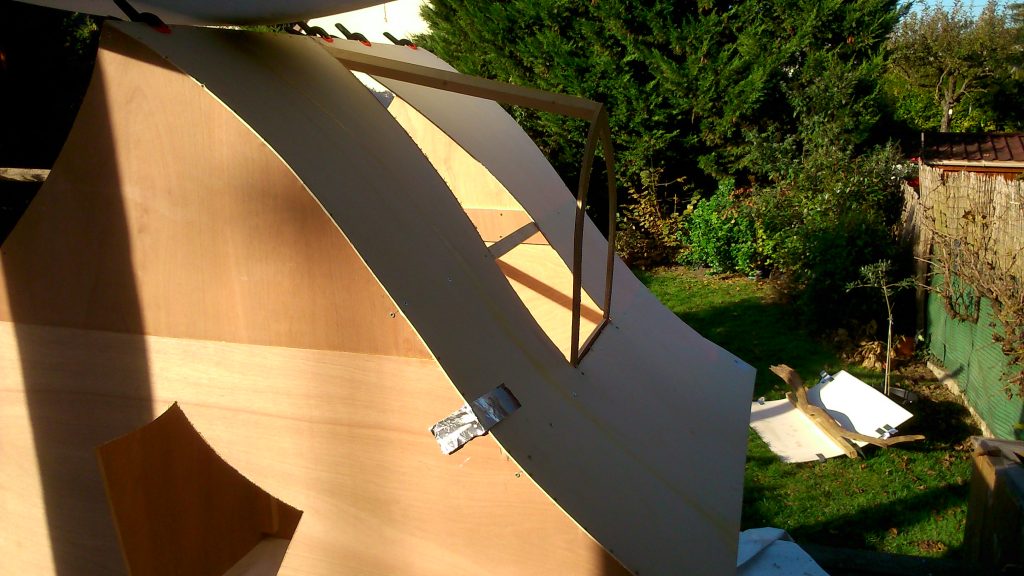

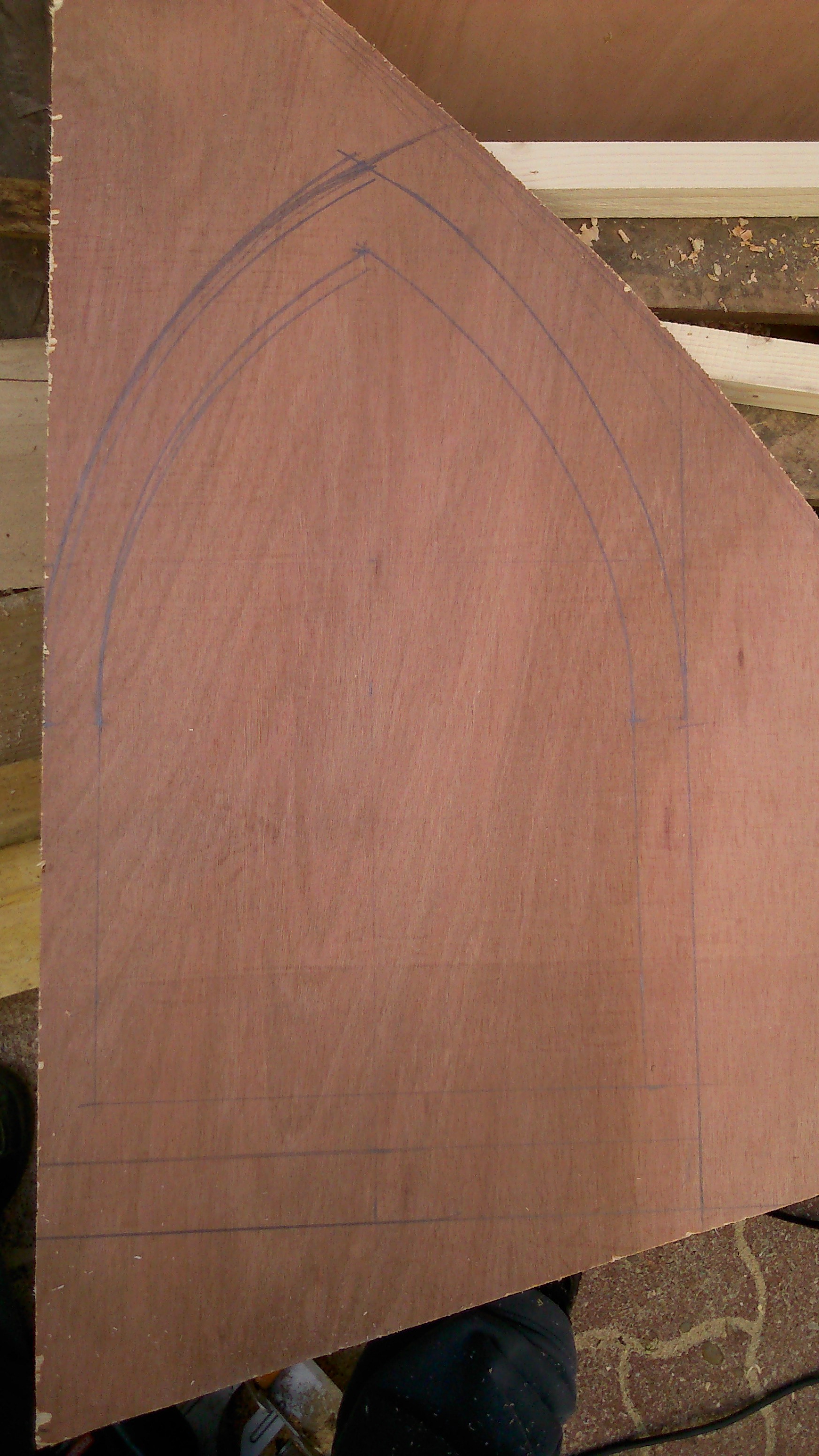

La réalisation la plus difficile fût le chien assis avec une forme d’ogive. En effet le raccord avec le toit courbe n’était pas facile à prévoir. J’ai commencé par faire la façade de la fenêtre dans du contre plaqué de 10mm, je l’ai fixée sur un liteau. J’ai ouvert une lumière rectangulaire dans le panneau de toit afin de pouvoir l’enfiler par dessus cette fenêtre et ainsi tracer la forme de l’ouverture à découper. J’ai ensuite enlevé le panneau et je l’ai découpé.

dsc_2546

dsc_2548

dsc_2547

dsc_2550

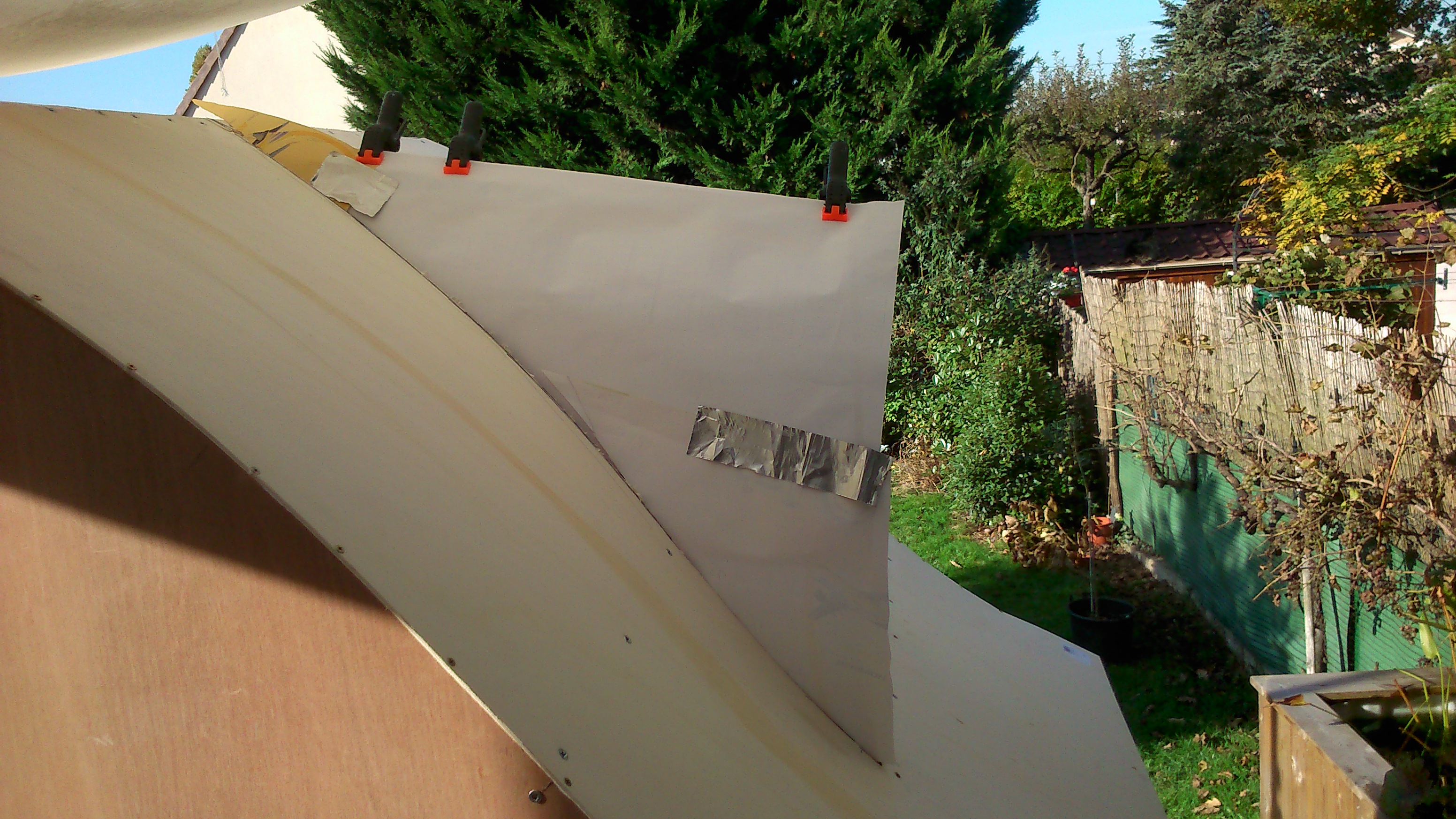

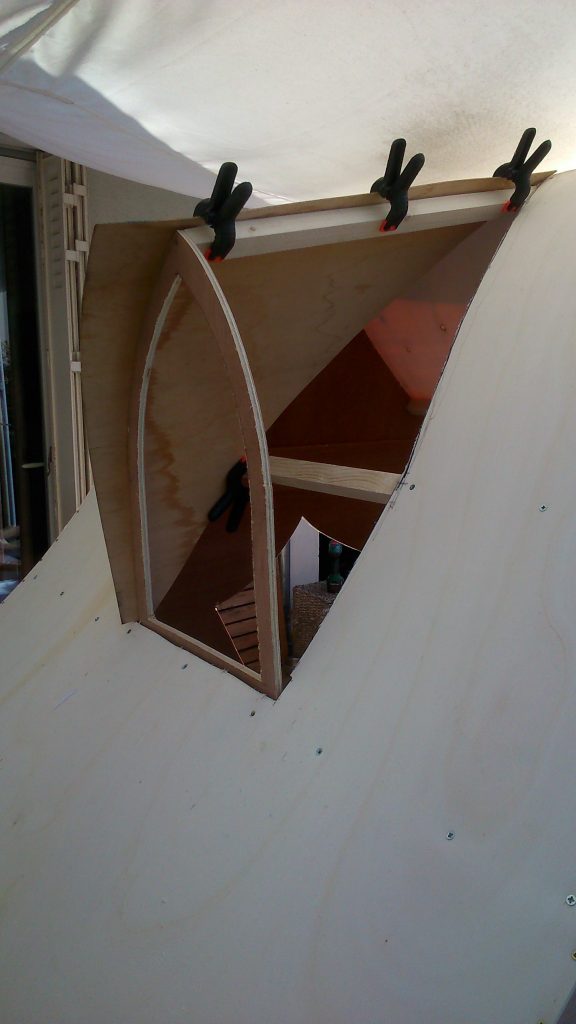

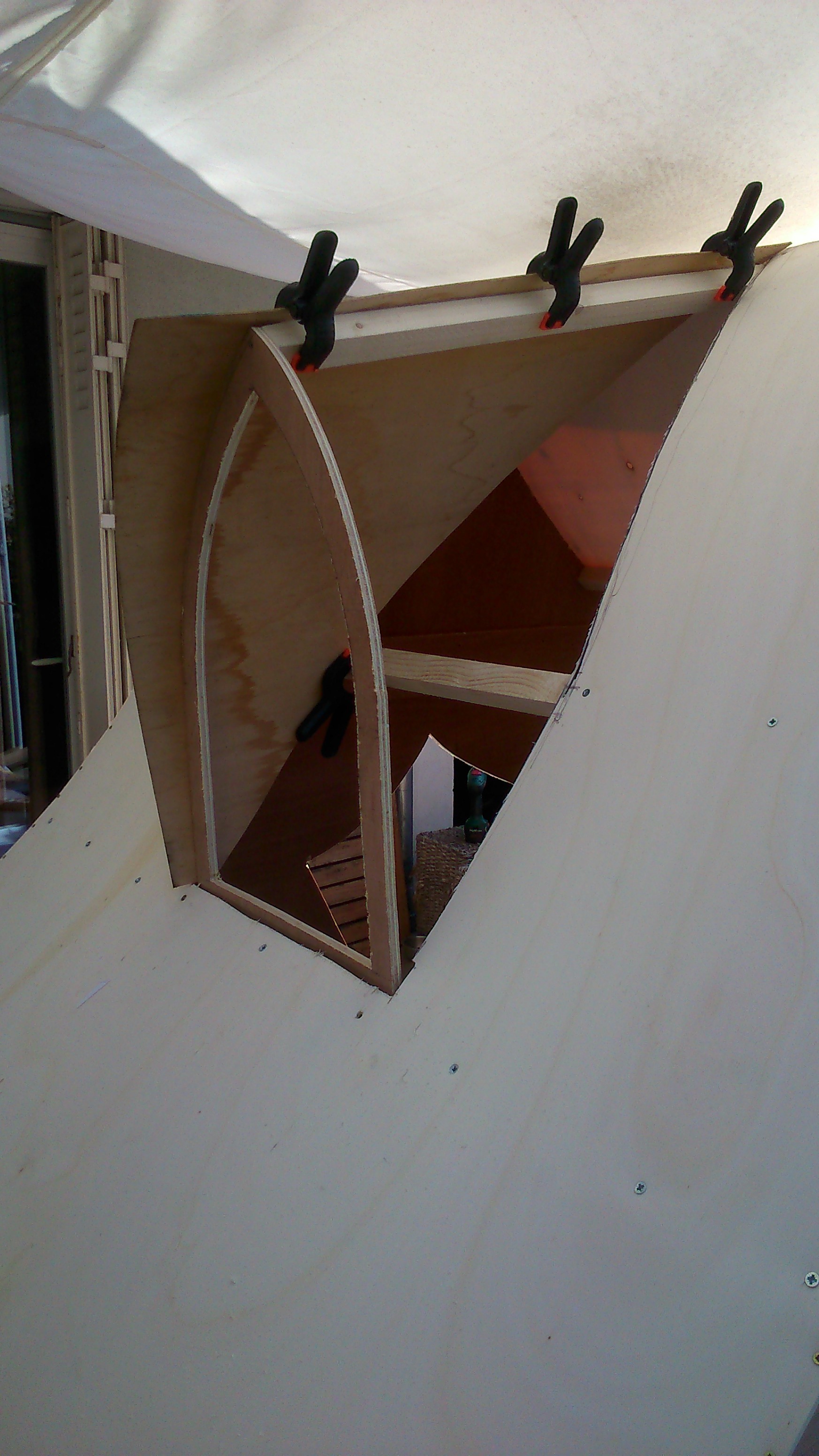

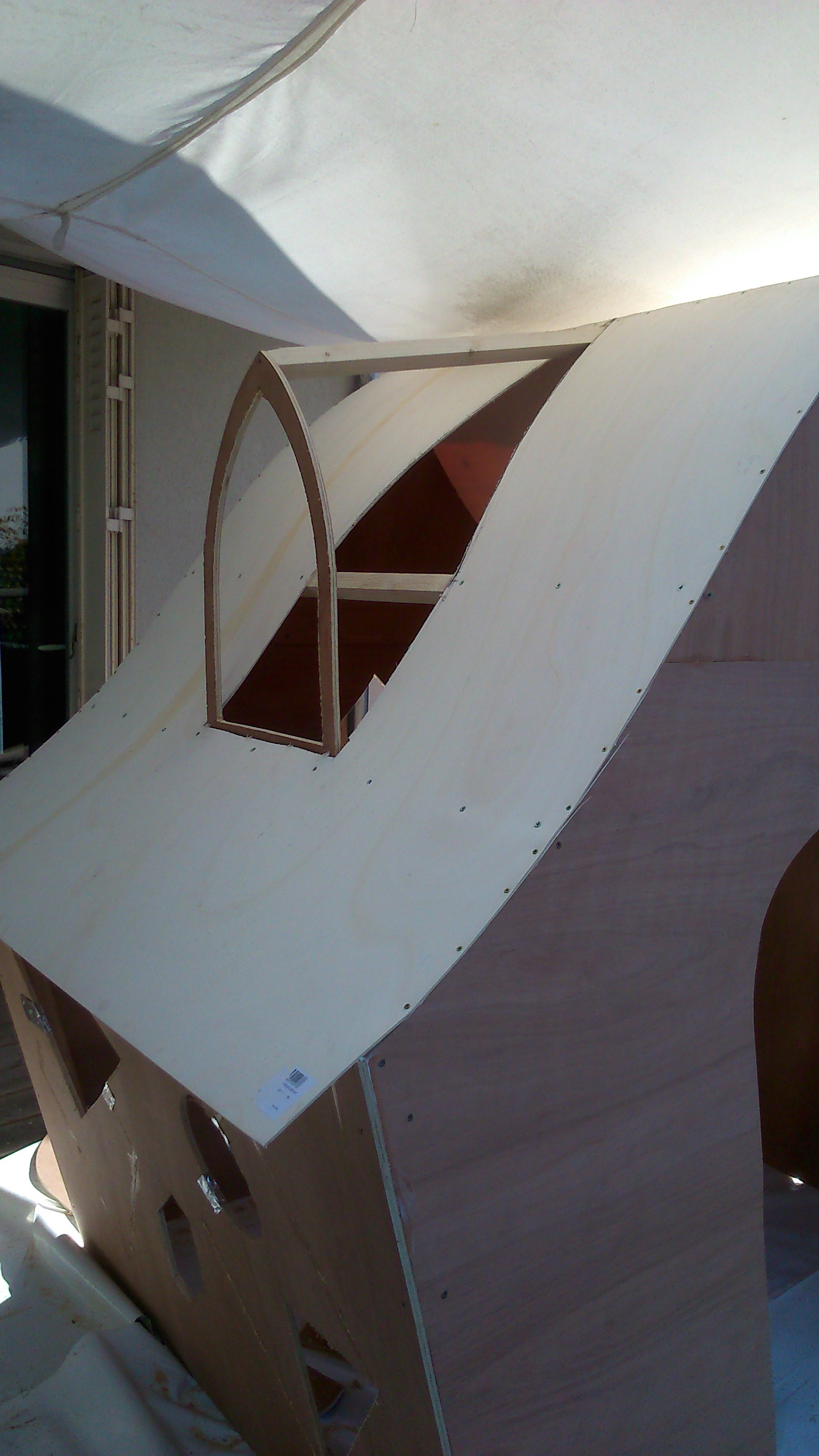

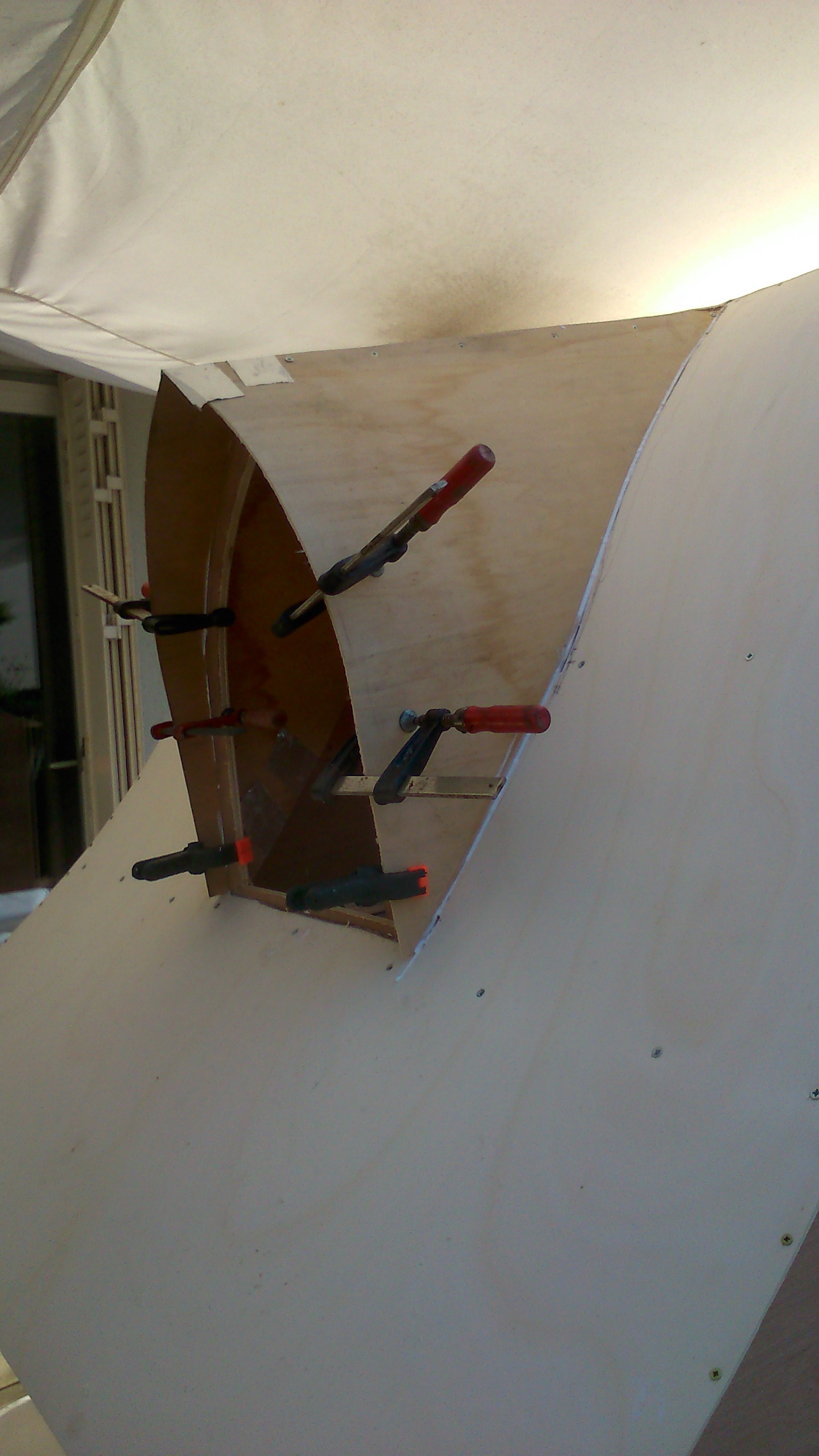

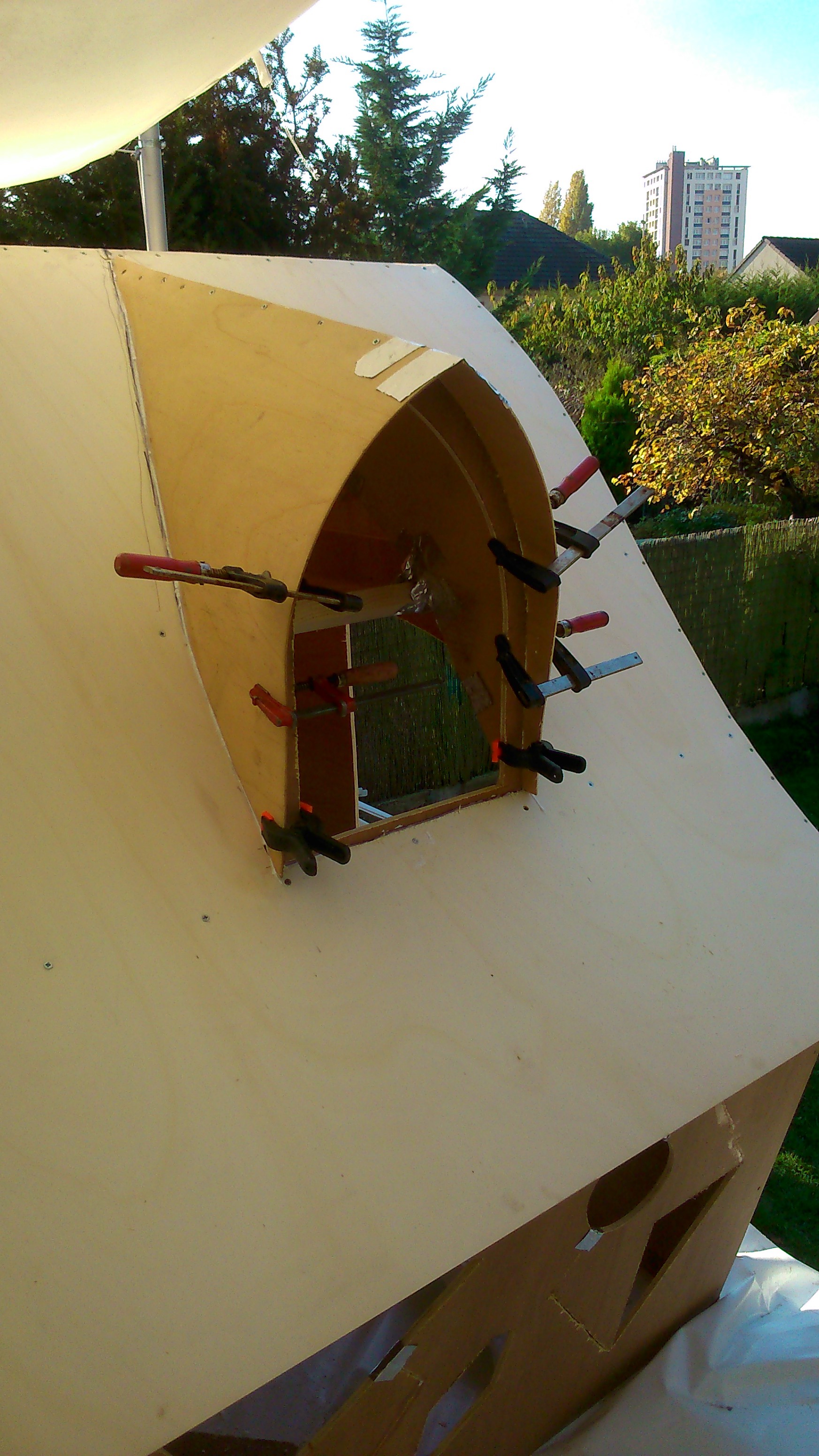

Le plaquage du chien assis est aussi  fait en contre plaqué de 3mm, après avoir relevé un gabarit avec du papier.

dsc_2553

dsc_2554

dsc_2556

dsc_2557

dsc_2558

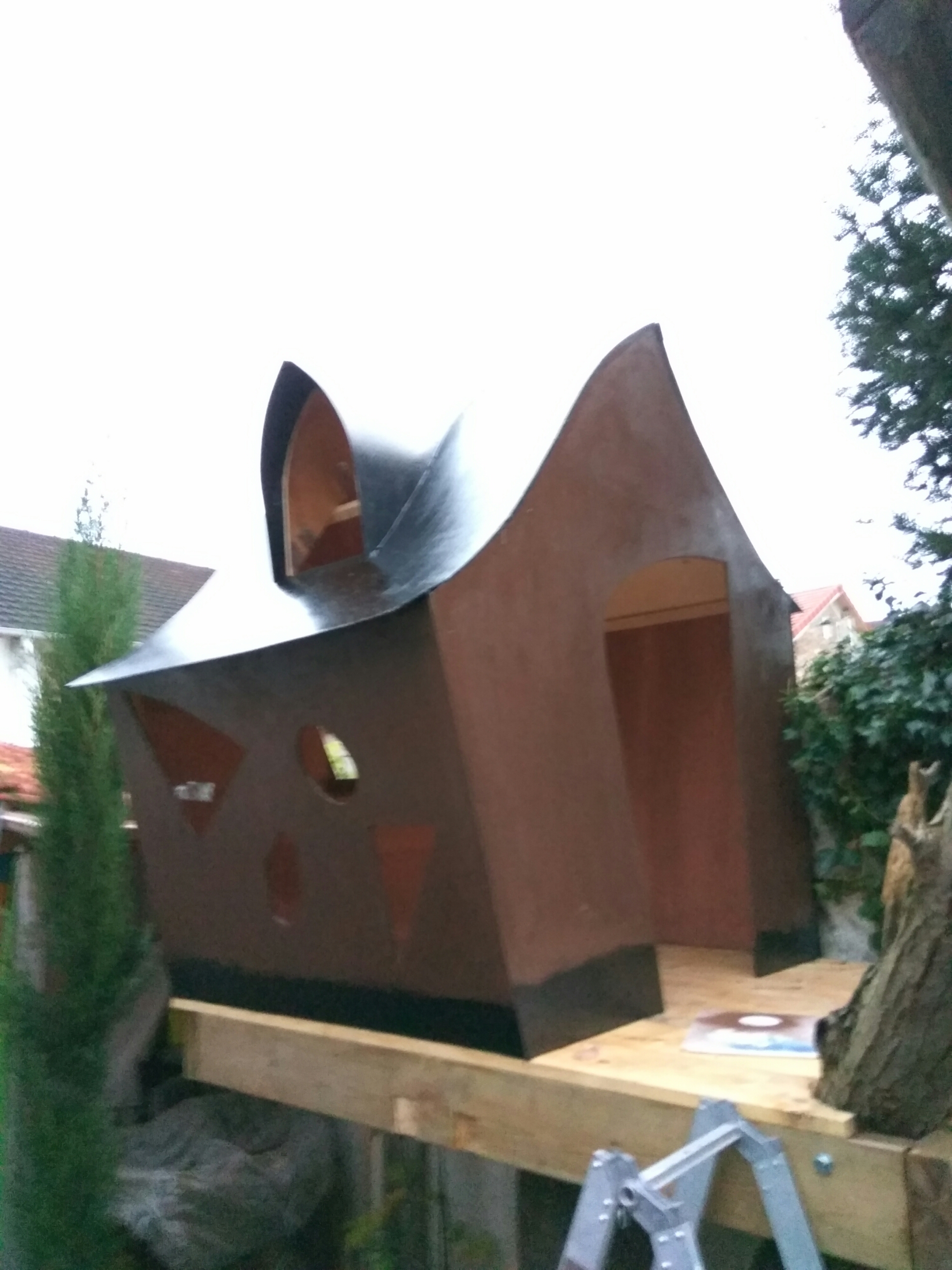

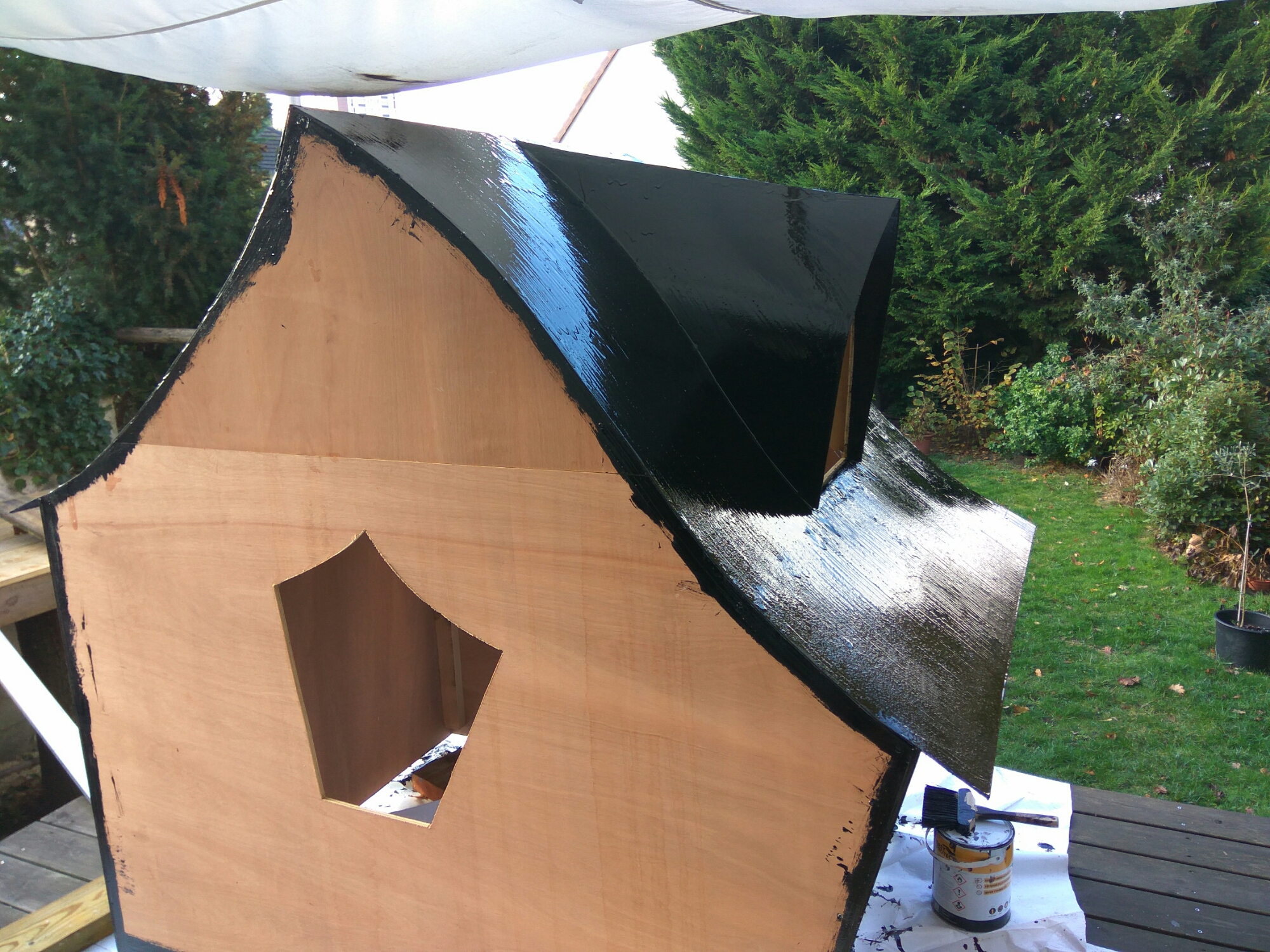

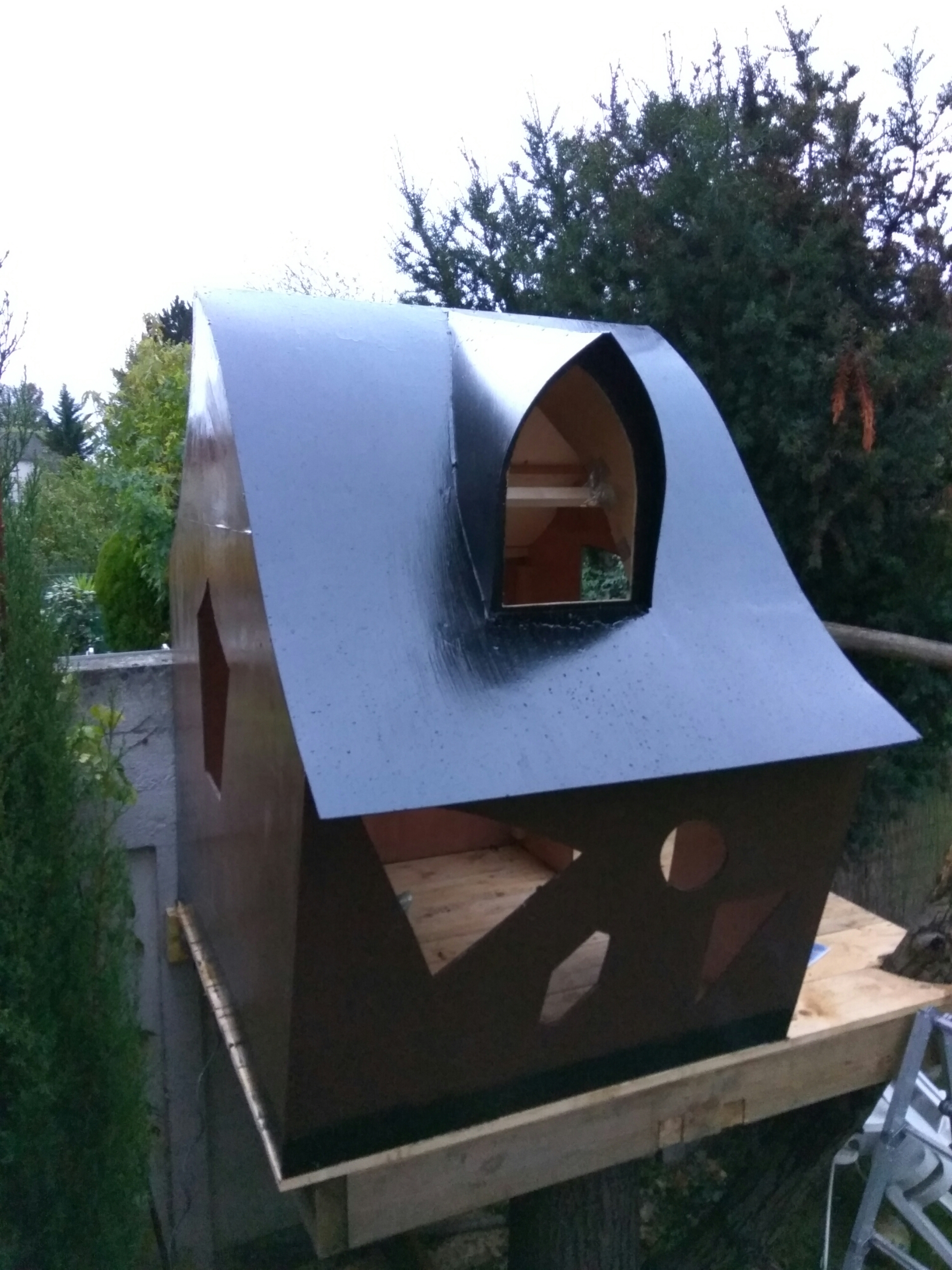

Afin d’imperméabiliser le contre plaqué j’ai passé un enduit bitumeux sur le toit et le bas des mûrs. Et j’ai peints les mûrs avec une peinture extérieure glycero.

La cabane sera ensuite bardée de bois de palette et le toit recouvert de brande de bruyère.
